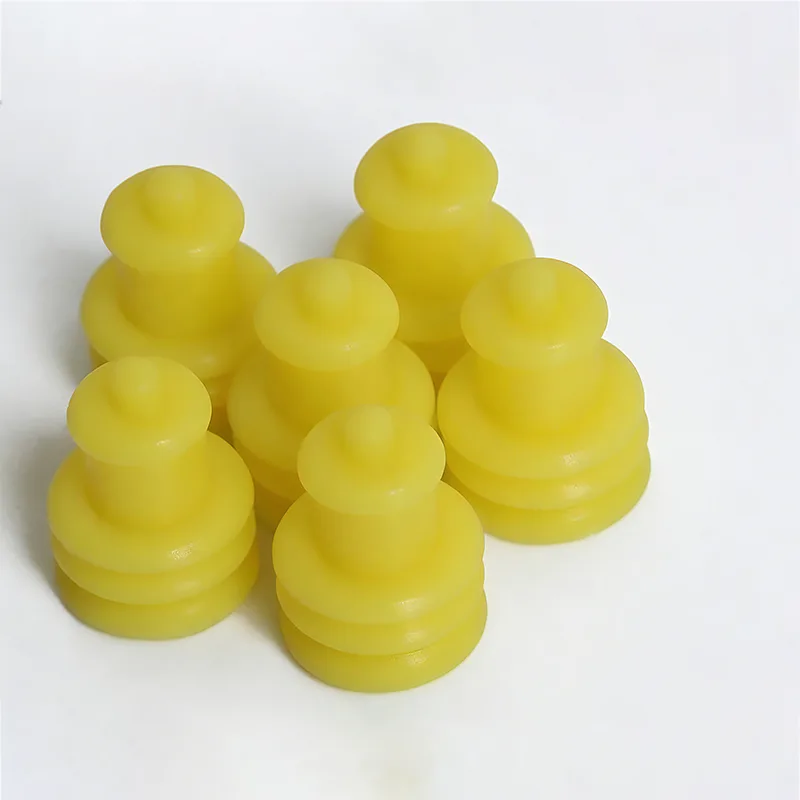

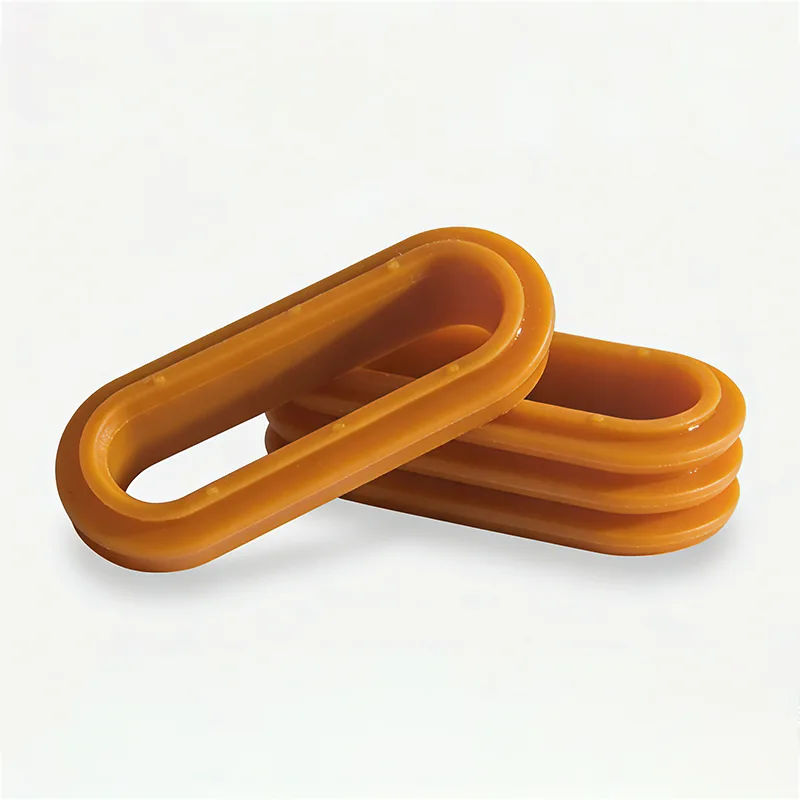

Anéis de vedação de borracha de silicone para conector automotivo

Os anéis de vedação de borracha de silicone para conectores automotivos são componentes de vedação à base de silicone instalados dentro de vários conectores automotivos (como conectores de chicotes elétricos, conectores de tubulações de fluidos e conectores de sensores). Sua função principal é isolar água externa, poeira, contaminantes de óleo e gases corrosivos, ao mesmo tempo que protege meios fluidos internos (por exemplo, líquido refrigerante, fluido de freio) ou componentes de transmissão de sinal contra interferências ambientais externas, garantindo assim a estabilidade da conexão, desempenho de vedação e vida útil dos conectores.

Esses anéis de vedação normalmente apresentam excelente resistência a altas e baixas temperaturas (variando de -40°C a 200°C), resistência ao envelhecimento, propriedades de isolamento e elasticidade. Eles são capazes de se adaptar aos complexos ambientes operacionais de diferentes áreas automotivas, como compartimento do motor, chassi e carroceria do veículo, servindo como componentes básicos críticos para impermeabilização automotiva, proteção contra poeira e prevenção de vazamentos.

Parâmetro do produto

Quais são os cenários de aplicação para anéis de vedação de borracha de silicone para conectores automotivos?

Os cenários de aplicação dos anéis de vedação de borracha de silicone para conectores automotivos cobrem várias peças do conector em todo o veículo. Seu objetivo principal é fornecer proteção de vedação para conectores que exigem impermeabilização, proteção contra poeira e resistência à corrosão, garantindo a estabilidade da transmissão de sinal ou fornecimento de fluido. Os cenários de aplicação específicos são os seguintes:

1. Conectores relacionados ao compartimento do motor

O compartimento do motor apresenta altas temperaturas, forte contaminação por óleo e vibração intensa. Esses anéis de vedação de borracha de silicone são usados ​​​​principalmente para conectores de chicote de fiação do motor, conectores de sensores (por exemplo, conectores de sensores de oxigênio, conectores de sensores de temperatura da água, conectores de sensores de posição do virabrequim), conectores de tubulações de combustível e conectores de tubulações do sistema de resfriamento. Eles podem isolar contaminantes de óleo de alta temperatura e líquido refrigerante gerados pela operação do motor, ao mesmo tempo que evitam a entrada de água da chuva e poeira, evitando assim curto-circuitos ou mau contato no conector.

2. Conectores relacionados ao chassi e à carroceria do veículo

O chassi está sujeito a entrar em contato com água lamacenta e cascalho, enquanto a carroceria do veículo envolve várias conexões elétricas. Os anéis de vedação de borracha de silicone para conectores automotivos são adequados para conectores de chicotes elétricos de chassi (por exemplo, conectores de sensores ABS, conectores de sistema de freio), conectores de sensores de sistema de suspensão, conectores de chicotes elétricos de portas/janelas e conectores de lâmpadas automotivas (por exemplo, conectores de faróis, conectores de lanterna traseira, conectores de sinal de giro). Eles podem resistir à imersão em água lamacenta da estrada e à abrasão causada pelo impacto do cascalho, garantindo o funcionamento normal dos componentes elétricos da carroceria do veículo.

3. Conectores para sistemas trielétricos de veículos de novas energias

Este é um cenário de aplicação central para veículos de novas energias. Os anéis de vedação de borracha de silicone para conectores automotivos são aplicados em conectores de baterias de alimentação, conectores de controladores de motor, conectores de pistola de carregamento e conectores de chicotes elétricos de alta tensão. Eles são necessários para atender às demandas de alto desempenho de vedação, alta resistência à pressão e ampla resistência à temperatura. Eles podem não apenas impedir a entrada de umidade externa e causar curtos-circuitos de alta tensão, mas também evitar o vazamento do líquido refrigerante da bateria, garantindo a operação segura dos três sistemas elétricos.

4. Conectores para dispositivos eletrônicos em veículos

O ambiente no veículo é relativamente estável, mas a proteção básica de vedação ainda é necessária. Os anéis de vedação de borracha de silicone são usados ​​para conectores de sistemas de entretenimento em veículos, conectores de sistemas de controle de ar condicionado, conectores de airbags e conectores de câmeras de imagem de ré. Eles podem impedir a entrada de poeira e água condensada no interior do veículo, prolongar a vida útil dos dispositivos eletrônicos e evitar a falha de funções importantes, como airbags e imagens de ré.

Como selecionar anéis de vedação de borracha de silicone adequados para conectores automotivos?

Para selecionar anéis de vedação de borracha de silicone adequados para conectores automotivos, é necessário considerar as condições de operação do conector, estrutura de instalação, tipo de contato médio e padrões da indústria automotiva. Selecione os produtos de acordo com as seguintes etapas principais e pontos-chave para garantir o desempenho da vedação e a vida útil:

Etapa 1: Corresponder aos Parâmetros das Condições Operacionais

Correspondência de resistência à temperatura: Selecione os materiais com base na faixa de temperatura do local de instalação do conector.

Para áreas de alta temperatura, como compartimento do motor e vizinhança do tubo de escapamento (temperatura de até 120°C a 200°C): Priorize VMQ (Silicone Vulcanizado de Alta Temperatura) ou FVMQ (Silicone Fluorado). Esses materiais resistem ao envelhecimento em alta temperatura e não são propensos a deformação ou endurecimento.

Etapa 2: Combine a estrutura de instalação do conector

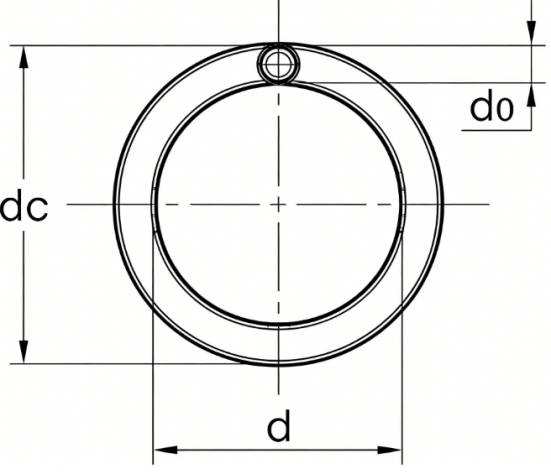

Correspondência de dimensões precisas: Personalize as dimensões do anel de vedação de acordo com o diâmetro interno, diâmetro externo e diâmetro da seção transversal da ranhura de vedação do conector. O ajuste de interferência deve ser controlado entre 8% e 15%. Um ajuste interferente insuficiente não pode gerar pré-carga suficiente, enquanto um ajuste interferente excessivo pode causar dificuldades de montagem e deformação permanente sob compressão prolongada.

Etapa 3: Cumprir os padrões e certificações da indústria automotiva

Os produtos devem atender aos padrões obrigatórios da indústria automotiva, como a certificação do sistema IATF 16949, para garantir a conformidade no processo produtivo.

Etapa 4: Verifique o desempenho real da vedação

Realize testes de amostragem de classificação IP (por exemplo, IP67/IP6K9K) para simular ambientes de lavagem e imersão de alta pressão e confirmar que não há vazamentos.

Execute testes de envelhecimento do ciclo de alta-baixa temperatura para verificar se a elasticidade e o desempenho de vedação dos anéis de vedação se degradam após uso prolongado.

Realize testes de vibração: simule as condições de vibração durante a operação do veículo para garantir que os anéis de vedação não caiam ou falhem.
