Quais padrões internacionais se aplicam aos anéis X? Uma explicação detalhada de sistemas padrão dimensionais comuns

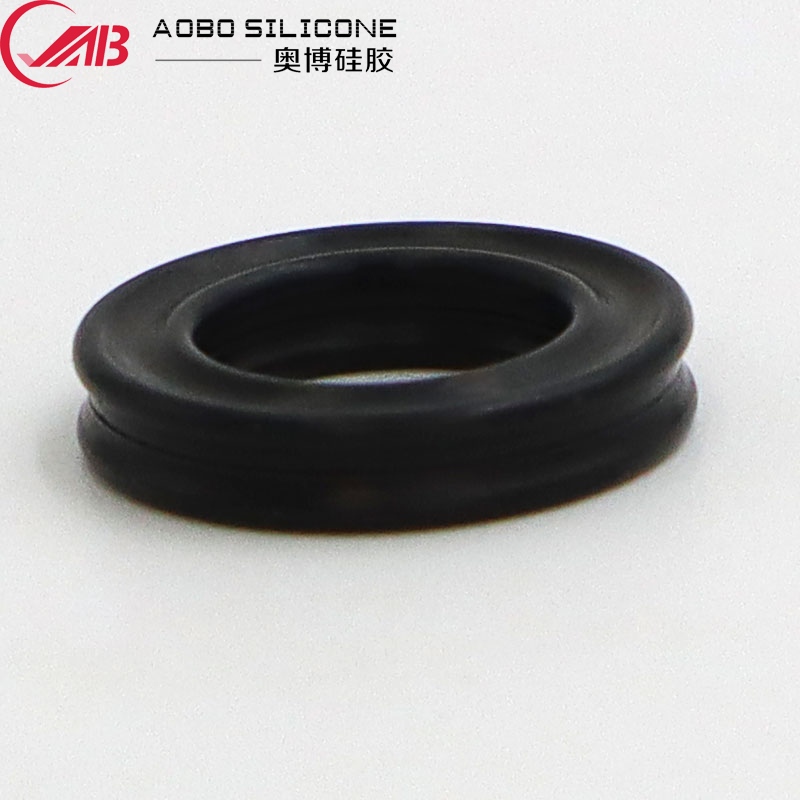

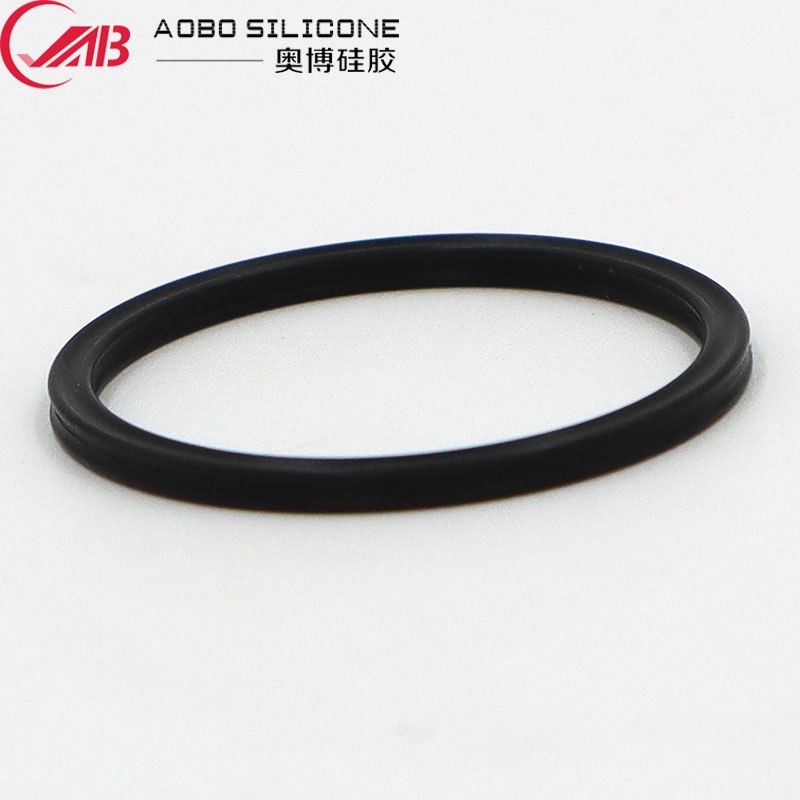

Em cenários de vedação dinâmica, como sistemas hidráulicos e pneumáticos, máquinas de construção e equipamentos de máquinas-ferramenta,Anéis X(também chamados de anéis quádruplos) estão substituindo gradualmente os anéis de vedação tradicionais para aplicação prática, graças às vantagens de sua estrutura de quatro lábios: baixo atrito, resistência ao rolamento e desempenho de vedação estável. Durante o processo de seleção, esclarecer o sistema padrão dimensional correspondente é um pré-requisito fundamental para garantir a compatibilidade da vedação e a confiabilidade a longo prazo.

Atualmente, não existe um padrão nacional independente específico para anéis X na China. Na indústria, é prática comum fazer referência ao sistema dimensional especificado em GB/T 3452.1Potência do fluido hidráulico — O-rings — Parte 1: Séries dimensionais e tolerâncias, e fazer adaptações em combinação com as especificações de projeto estrutural para vedações alternativas na série GB/T 10708. Como os anéis X apresentam uma seção transversal em forma de cruz, suas dimensões do núcleo, incluindo o diâmetro interno e o diâmetro da seção transversal, são intercambiáveis ​​com anéis O da mesma especificação. Somente parâmetros como taxa de compressão e largura da ranhura no projeto da ranhura precisam ser ajustados separadamente com base nas características da estrutura de quatro lábios.

O sistema mais amplamente aplicado em todo o mundo é o padrão americano AS568A. As dimensões dos anéis X da grande maioria dos fabricantes de vedações correspondem estritamente à sequência dimensional dos anéis O desta norma, permitindo a seleção do produto diretamente por meio dos códigos de especificação AS568. Além disso, o padrão métrico internacional ISO 3601 também é adotado pelos principais fabricantes globais, tornando-o adequado para combinar equipamentos de exportação e sistemas hidráulicos europeus. Para suportar equipamentos japoneses, as dimensões correspondentes ao padrão JIS B2401 são principalmente referenciadas.

Compreender claramente as diferenças de sistema entre os padrões de anéis X pode efetivamente evitar incompatibilidades de seleção e melhorar significativamente a intercambialidade de vedações entre marcas. As principais diferenças entre os vários padrões estão nas unidades dimensionais, nos graus de tolerância e nas sequências de especificações. O padrão dos EUA usa polegadas como unidade básica, enquanto os padrões nacionais ISO e chineses adotam milímetros métricos. A conversão da unidade deve ser observada durante a seleção para evitar falhas de vedação causadas por desvio dimensional. A correspondência razoável dos padrões do anel X com as condições reais de trabalho é a chave para reduzir os custos de manutenção do equipamento e prolongar a vida útil da vedação.

Se você precisar de uma tabela de comparação dimensional completa para padrões relevantes, parâmetros de projeto de canal ou aconselhamento de seleção personalizado para condições hidráulicas alternativas, entre em contato conosco para obter suporte técnico profissional. Fornecemos soluções de vedação personalizadas com especificações completas com base em suas necessidades.
